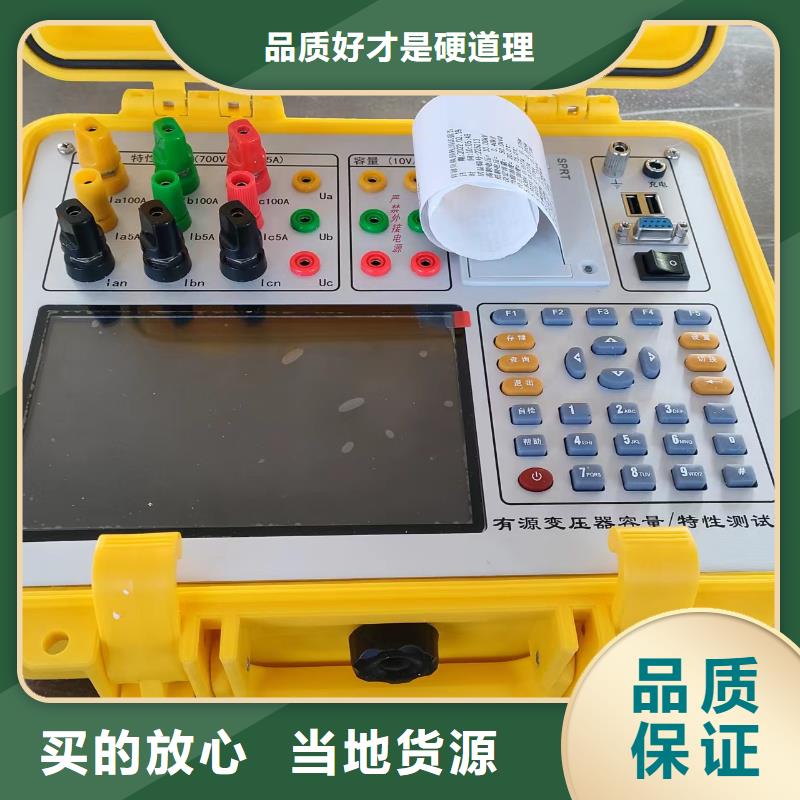

文山变压器容量特性测试仪技术参数1、内置电源输出范围电压：0～10V电流：0～10A2、特性通道测试量程及精度电压量程：AC 750V。精度，±0.2％（F.S）±1个字电流量程：AC 100A。精度，±0.2％（F.S）±1个字3、直阻测试量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1） ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（负）载损耗测量：±2％（0.1≤CosΦ≤1）7、变压器容量测试范围6.3~125000KVA8、工作温度-20℃～＋60℃9、充电器电源要求市电 AC160V～265V10、绝缘度⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟11、体积40cm×30cm×19cm12、重量5㎏ 四、界面及功能介绍1、操作面板示意图本仪器操作面板如图一所示：包括打印机、液晶屏、容量测试接线孔、特性测试接线柱、变比测试接线孔、直阻测试接线柱以及数据上传通讯接口等。图一 操作面板布置示意图2、主菜单打开电源开关后，自动进入进入主菜单界面（图二）。主菜单中主要包括：“容量测试”、“特性测试”、“直阻测试”、“材质分析”、“数据管理”、“系统设置”等六项。用户触摸屏直接选定所需功能进入

文山变压器容量特性测试仪容量测试结果准确率达100％。它一种设备相当于五种设备：有源变压器容量测试仪＋变压器损耗参数测试仪＋零序阻抗测试仪＋谐波分析仪＋示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压、零序阻抗等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的 产品。

文山变压器容量特性测试仪 功能特点（1）可准确判断10KV、35KV及光伏干式变压器的材质。（2）可以盲测10KV变压器的容量及35KV、110KV、220KV的变压器容量，支持直接测试出变压器实际容量盲测与铭牌容量一致性对比。（3）集成变压器材质测试、容量测试、特性测试、直阻测试、变比测试；可测量各种类型变压器的空载损耗、空载电压、空载电流、负载损耗、阻抗电压、短路电压、各种温标下的校正损耗等。（4）可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。（5）允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。（6）根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。（7）测试仪采用知名厂家生产的7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。（8）电池剩余电量百分数指示功能，绝非简单的亏电报警。（9）导电硅胶触摸按键使操作更简便，按键寿命更长。（10）测试结果存储功能，可存储500组以上容量测试数据。（11）用户可随时将测试的数据通过微型打印机将结果打印出来。（12）集成了中小型变压器和电压互感器的直流电阻测量，采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流。（13）集成智能电子尺可自动采集数据并在仪器中显示，温度自动采集。（14）内置接线图及电子说明书。（15）全汉字菜单及图形操作提示实现友好的人机对话，操作简便；触摸屏与硅胶按键双功能操作，适应性更广。

文山变压器容量特性测试仪线圈材质对变压器外观体积的影响经分析推导，变压器的空载损耗、空载电流、负载损耗、短路阻抗可通过公式（1）计算。 公式(1)其中，C1，C2，C3，C4为常数，P0为空载损耗，I0为空载电流，Pk为负载损耗，Ukx(％)为短路阻抗，ρ为线圈电阻率，N为线圈匝数，S1为铁芯柱横截面积，S2为线圈导线横截面积，h为铁芯柱高度，l为铁轭长度。根据公式(1)可知，空载损耗P0与空载电流I0之比为常数，可以看出空载损耗与空载电流之比为一个常数，说明空载电流与空载损耗正相关。如果空载损耗满足国标要求，空载电流也将基本满足国标。另外设计中h和l一般存在着线性关系，通常采用4l＝3h，故由公式(1)可知，空载损耗P0与短路阻抗Ukx(％)乘积也近似为常数，说明，说明短路阻抗与空载损耗负相关。空载损耗变大，短路阻抗将变小；空载损耗变小，短路阻抗将变大。因此，对于铝线圈变压器要使四个性能参数同时保持不变，只需要保证其负载损耗和空载损耗同时满足即可。由公式(1)可得到公式( 公式(2)铝的电阻率3.5710-8Ω·m，铜的电阻率2.13510-8Ω·m，绕组材质由铜换成铝，绕组电阻率由增大0.598倍，由公式(2)可知，为了保持负载损耗和空载损耗参数满足规定，通常通过增大绕组导线横截面积的方法来实现，这样导致铁芯的窗宽、窗高将变大，使变压器整体体积的变大。干式变压器材质分析仪通过测量变压器直流电阻并结合变压器特性参数实验数据综合判断干式变压器的容量，综合变压器变比数据、变压器的本体外观数据等数据并引入概率分析法，进行大量的数据分析综合计算出变压器高低压线圈的“铜铝因子”，准确判断出变压器线圈的材质。相同容量变压器当线圈采用以铝代铜时，体积会增大，一些厂家利用变压器传统的容量检测法的不足，减小变压器容量，来掩盖材质变化带来的体积变化。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化 ，这些参数之间又相互影响。干式变压器材质分析仪将变压器容量、外观参数（变压器包高、包厚）、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与标准数据库进行对比，确定各参数对变压器线圈材质影响的概率分布模型，通过大量实验确定影响因子的大小；建立变压器绕组材质分析的总概率函数 ……………………….公式（3）式中：f(s)，f(v)，f(m)，f(n)分别为变压器容量、直阻、匝比、外观参数（包高、包厚）的影响概率函数，p1，p2，p3，p4为概率函数的权重，且均小于1大于0，p1＋p2＋p3＋p4＝1。建立变压器线圈材质“铜铝因子”函数f(z) 结合公式（3）的结果进一步综合分析，并计算出线圈材质“铜铝因子”值（K），通过大量现场试验和数据的综合分析，确定了“铜铝因子”判断的临界值（K0 ），判断出线圈的材质的判据为式（4）。 K≥K0 （K0 ＝3） ………………………………公式（4） 当变压器高低压线圈的铜铝因子计算值满足（4）式时，线圈材质为铜；当不满足此式时线圈材质为铝。变压器线包设计中包括高低压匝数和高低压导线线径(截面积)，导电材质不同，其匝数和截面积要求也不同；变压器绝缘包括内外绝缘和线包绝缘。通过测量线包的外部尺寸，可以得到整个线包的截面积：导体截面积＊匝数＋绝缘层截面积＋缠绕材料截面积，即。对于特定材质而言，绝缘层厚度是必须保证相对稳定，偏差必须在合理范围内，并且要求工艺科学。因此厂家在生产变压器过程中，不会随意加厚绝缘层厚度，否则很容易会导致散热不良、应力增大进而发生开裂和绝缘层击穿等问题，容易酿成爆炸等事故。因此，变压器的外绝缘，都会按照绝缘要求设计在科学范围之内。设备研发过程中，对变压器绕组设计和制作过程进行了深入调研，积累了大量数据，进行了矩阵多元化统计分析，在此基础上基于多种特性变量建立了科学的数学模型，得到了铜铝因子。实践表明，操作简单，判断快捷准确。

文山变压器容量特性测试仪线圈材质对变压器外观体积的影响经分析推导，变压器的空载损耗、空载电流、负载损耗、短路阻抗可通过公式（1）计算。 公式(1)其中，C1，C2，C3，C4为常数，P0为空载损耗，I0为空载电流，Pk为负载损耗，Ukx(％)为短路阻抗，ρ为线圈电阻率，N为线圈匝数，S1为铁芯柱横截面积，S2为线圈导线横截面积，h为铁芯柱高度，l为铁轭长度。根据公式(1)可知，空载损耗P0与空载电流I0之比为常数，可以看出空载损耗与空载电流之比为一个常数，说明空载电流与空载损耗正相关。如果空载损耗满足国标要求，空载电流也将基本满足国标。另外设计中h和l一般存在着线性关系，通常采用4l＝3h，故由公式(1)可知，空载损耗P0与短路阻抗Ukx(％)乘积也近似为常数，说明，说明短路阻抗与空载损耗负相关。空载损耗变大，短路阻抗将变小；空载损耗变小，短路阻抗将变大。因此，对于铝线圈变压器要使四个性能参数同时保持不变，只需要保证其负载损耗和空载损耗同时满足即可。由公式(1)可得到公式( 公式(2)铝的电阻率3.5710-8Ω·m，铜的电阻率2.13510-8Ω·m，绕组材质由铜换成铝，绕组电阻率由增大0.598倍，由公式(2)可知，为了保持负载损耗和空载损耗参数满足规定，通常通过增大绕组导线横截面积的方法来实现，这样导致铁芯的窗宽、窗高将变大，使变压器整体体积的变大。干式变压器材质分析仪通过测量变压器直流电阻并结合变压器特性参数实验数据综合判断干式变压器的容量，综合变压器变比数据、变压器的本体外观数据等数据并引入概率分析法，进行大量的数据分析综合计算出变压器高低压线圈的“铜铝因子”，准确判断出变压器线圈的材质。相同容量变压器当线圈采用以铝代铜时，体积会增大，一些厂家利用变压器传统的容量检测法的不足，减小变压器容量，来掩盖材质变化带来的体积变化。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化 ，这些参数之间又相互影响。干式变压器材质分析仪将变压器容量、外观参数（变压器包高、包厚）、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与标准数据库进行对比，确定各参数对变压器线圈材质影响的概率分布模型，通过大量实验确定影响因子的大小；建立变压器绕组材质分析的总概率函数 ……………………….公式（3）式中：f(s)，f(v)，f(m)，f(n)分别为变压器容量、直阻、匝比、外观参数（包高、包厚）的影响概率函数，p1，p2，p3，p4为概率函数的权重，且均小于1大于0，p1＋p2＋p3＋p4＝1。建立变压器线圈材质“铜铝因子”函数f(z) 结合公式（3）的结果进一步综合分析，并计算出线圈材质“铜铝因子”值（K），通过大量现场试验和数据的综合分析，确定了“铜铝因子”判断的临界值（K0 ），判断出线圈的材质的判据为式（4）。 K≥K0 （K0 ＝3） ………………………………公式（4） 当变压器高低压线圈的铜铝因子计算值满足（4）式时，线圈材质为铜；当不满足此式时线圈材质为铝。变压器线包设计中包括高低压匝数和高低压导线线径(截面积)，导电材质不同，其匝数和截面积要求也不同；变压器绝缘包括内外绝缘和线包绝缘。通过测量线包的外部尺寸，可以得到整个线包的截面积：导体截面积＊匝数＋绝缘层截面积＋缠绕材料截面积，即。对于特定材质而言，绝缘层厚度是必须保证相对稳定，偏差必须在合理范围内，并且要求工艺科学。因此厂家在生产变压器过程中，不会随意加厚绝缘层厚度，否则很容易会导致散热不良、应力增大进而发生开裂和绝缘层击穿等问题，容易酿成爆炸等事故。因此，变压器的外绝缘，都会按照绝缘要求设计在科学范围之内。设备研发过程中，对变压器绕组设计和制作过程进行了深入调研，积累了大量数据，进行了矩阵多元化统计分析，在此基础上基于多种特性变量建立了科学的数学模型，得到了铜铝因子。实践表明，操作简单，判断快捷准确。

文山变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项，进入容量测试前的参数设定界面（图三）。一次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。二次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV，同时如果输入的数值不包括在下列电压等级时，仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时，需要输入被测变压器的“阻抗电压”，才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项（/前方为变压器的一次额定电压，/后为变压器的二次额定电压）。变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中，“其他变压器”的概念是指，所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时，容量测试完毕后，系统将根据测得的被试品的负载损耗，来推定被试变压器究竟属于哪一种类型的变压器，以供工作人员参考。另外S9(11)配变与S9(11)电变的不同，请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压：当测试“其他变压器”时，输入准确地阻抗电压，才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时，该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改，即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则建议改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试。

文山变压器容量特性测试仪第二章 技术指标1、输入特性有源部分：电压测量范围：0~10V 电流测量范围：0~10A无源部分：电压测量范围：0~800V 宽量限（可以外接电压互感器）。电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。2、准确度：电压、电流、频率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比测试精度：0.2％4、直阻参数I.输出电流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA档）a.1Ω-250Ω （40mA档）b.100mΩ-50Ω (200mA档)c.5mΩ-10Ω (1A档)d.1mΩ-2Ω (5A档)e.0.5mΩ-0.8Ω (10A档)IV.准确度：大于5毫安：2‰ 小于5毫安： 5‰5、工作温度：－10℃~ ＋40℃6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。7、体积：41cm×35cm×18cm8、重量：6Kg第三章 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。3.1 结构尺寸图一 主机与配件箱尺寸3.2 面板布置图二 面板布置图面板布置图说明：列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）输入范围（0-750V），电流输入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）输入范围（0-100A）；第二列是容量测试端子，包括（UaUbUcUn；IaIbIc）；第三列是变压器综合测试端子，变比测试，匝比测试；第四列是直流电阻测试端子，接地端子；一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。

文山变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项，进入容量测试前的参数设定界面（图三）。一次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。二次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV，同时如果输入的数值不包括在下列电压等级时，仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时，需要输入被测变压器的“阻抗电压”，才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项（/前方为变压器的一次额定电压，/后为变压器的二次额定电压）。变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中，“其他变压器”的概念是指，所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时，容量测试完毕后，系统将根据测得的被试品的负载损耗，来推定被试变压器究竟属于哪一种类型的变压器，以供工作人员参考。另外S9(11)配变与S9(11)电变的不同，请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压：当测试“其他变压器”时，输入准确地阻抗电压，才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时，该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改，即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则建议改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试。
