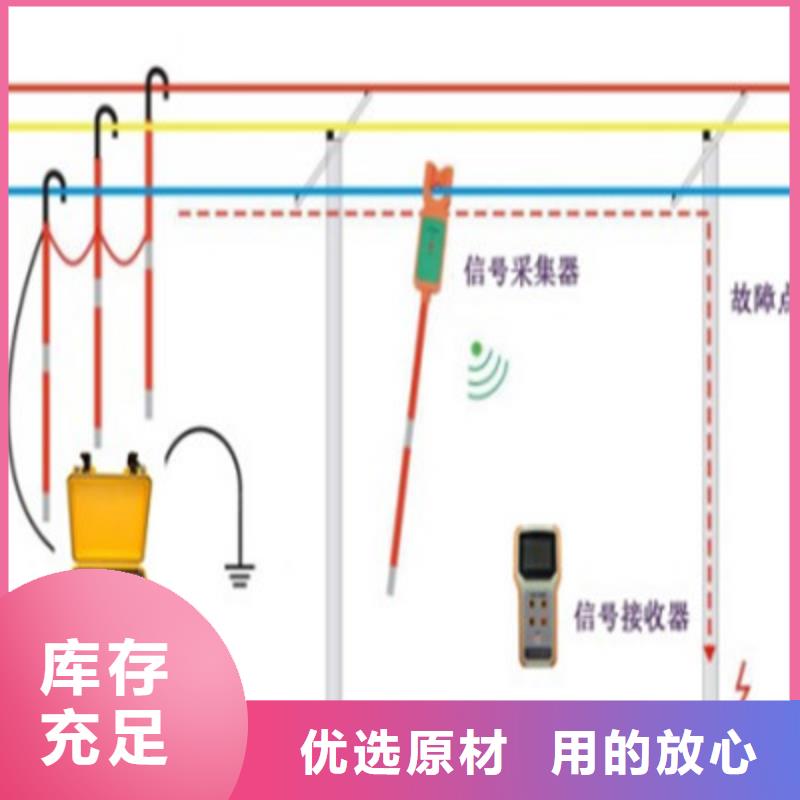

架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与高压输出测试线插头端子连接，其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。7.1.2启动主机发送信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失；7.1.3采集器检测信号：将采集器挂在待检测线路上，采集器将会检测来自主机发送的直流脉冲信号，并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器，以免增大检测误差。7.1.4接收器进入“故障检测”界面，实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游，说明故障在该位置靠近信号注入侧；如果故障位置为下游，则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型：当检测到不稳定的变化的信号时，此时多为闪络接地；当检测有稳定的周期性信号时，此时的故障多为过渡电阻接地。
