宣城接地电阻测试仪 优盘操作界面在开机界面按“优盘”热键，即可进入优盘操作界，根据界面中的文字提示可进行导出数据等相关操作，见图7所示图7 优盘操作界面5接地阻抗测试5.1测试基本要求接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行。交接验收的接地装置按照交接标准在投运前进行接地阻抗测试，运行中的接地装置的接地阻抗测试应按照相关规程规定的周期安排测试。通常电流极与被试接地装置中心的距离dCG应为被试接地装置对角线长度D的4～5倍；当远距离放线有困难时，在土壤电阻率均匀地区dCG可取2D在土壤电阻率不均匀地区可取3D。测试回路应尽量避开河流、湖泊、道路口；尽量远离地下金属管路和运行中的输电线路，避免与之长段并行，当与之交叉时垂直跨越；无论哪种测试方法，都要求电流线和电位线之间保持尽量远距离，以减小电流线与电位线之间互感的影响。电流极和电位极的布置a)电流极的接地电阻值应尽量小，以保证整个电流回路阻抗足够小，便于设备输出的试验电流足够大。b)如电流极接地电阻偏高，可采用多个电流极并联或向其周围泼水的方式降阻。c) 电位极应紧密而不松动地插入土壤中20cm以上，试验过程中电流线和电位线均应保持良好绝缘，接头连接可靠，避免裸露、浸水。

宣城接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做

宣城接地电阻测试仪 操作人员规定1、人员资格：多功能安规测试仪在错误的操作时可能造成误触电，这足以造成人员的伤害，这种伤害甚至是有生命危险的，因此必须由训练合格的人员使用操作。2、守则：操作人员必须随时给予教育和培训，使其了解各种操作规则的重要性，并依规则操作多功能安规测试仪。3、衣着规定：操作人员不可穿佩有金属装饰的衣服及带金属的手饰和手表等，以免造成意外触电；在操作本仪器时必须佩带绝缘手套。4、医学规定：禁止有心脏病或配戴心率调整器、心脏起搏器的人员操作多功能安规测试仪。1.3.3 测试程序规定测试仪的电源接地线一定要按照规定接妥。拆接测试仪后面板上的接线时，请务必在切断电源、断开空气开关后，再行操作！操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时应定位放置。1.3.4 要点(1)、非合格的操作人员和不相关的人员应远离测试区。(2)、随时保持测试区的和有序。(3)、在测试进行中禁止碰触被测负载或任何与待测物有连接的物件，谨防触电！(4)、拆接测试仪前面板上的接线时，请务必在切断电源，再行操作！(5)、进行绝缘和耐压测试时，被测负载与大地以及周围物体应保持良好的电气隔离。尤其注意：被测负载与生产流水线体应保持良好的电气隔离。(6)、综合测试仪电源必须接地(7)、万一发生任何问题，请立即关闭电源。

<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做

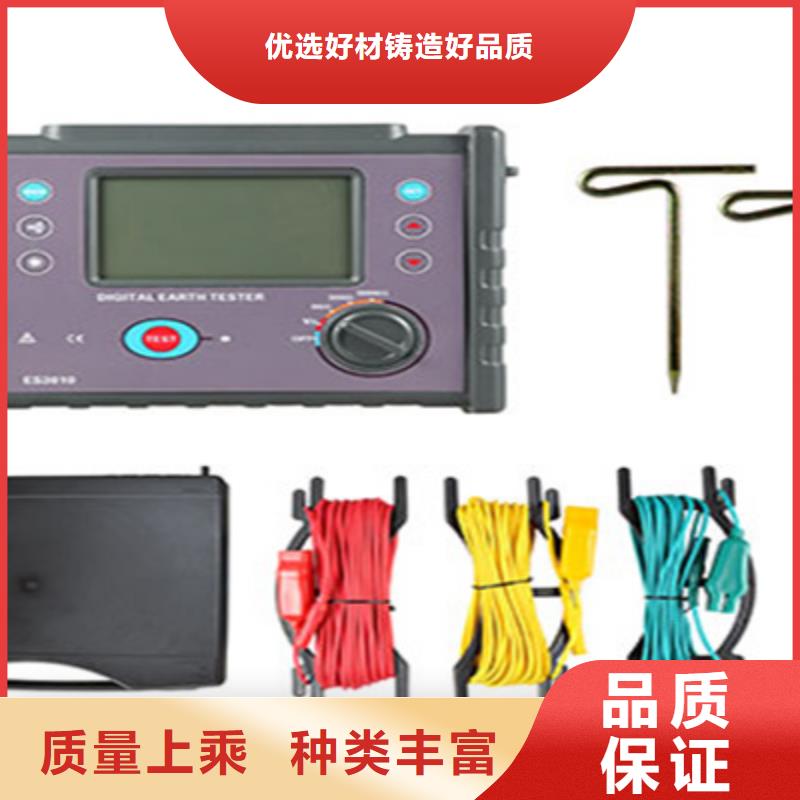

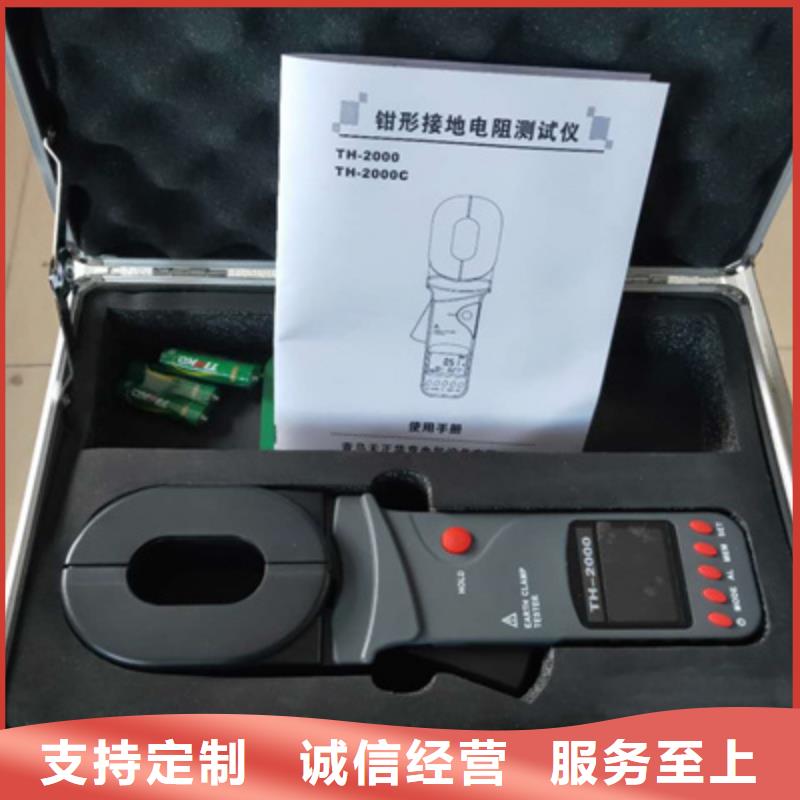

宣城接地电阻测试仪接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。TH-480接地电阻·土壤电阻率测试仪又名精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪，由主机、数据软件、测试线、辅助接地棒、通讯线等组成。主机专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光，棒图指示，一目了然。同时能存储2000组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

宣城接地电阻测试仪仪器测试选择主菜单在开机界面，按热键“启动”后，进入如图3所示测试选择主菜单。图3 测试选择菜单[变深] —调整屏幕显示对比度变深 [变浅] —调整屏幕显示对比度变浅 [灯灭] —关闭屏幕显示背光灯 [灯亮] —开启屏幕显示背光灯 [退出] —退到仪器开机显示界面 按显示屏右侧键盘对应数字键，可进入相应的试验菜单：(1)全自动接地电阻测试(2)土壤电阻率自动测试(3)测试数据查询和打印4.4接地电阻测试界面在测试选择主菜单，按数字键1，即可进入“全自动接地电阻测试”界面，见图4。图4 接地电阻测试界面通过显示屏幕右侧热键“上移”、“下移”、通过“设置”、“确定”和数字键等对布线方式、测试频率、地网对角线、电流极线布线长度、电压极布线长度进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时自动测量、计算出接地阻抗值、接地电阻值、 接地电抗值、接地电感，提示：测试完成，关闭内部电源输出，按“打印”进行存储打印。

<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做

宣城接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（0～3.0A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二、概述目前国内接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后。针对上述现状，我国制订了行业标准DL/T475-2006和标准GB/T17949.1-2000。新标准对旧标准做了很多重要改变。为了方便广大现场测试和研究人员，我们根据这些标准，结合我们多年研究大型地网测试的实际经验，研制成功本仪器。工频接地阻抗，是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。工频接地阻抗以往被习惯地称为“工频接地电阻”。此名称的纠正，在标准GB/T17949.1-2000“接地系统的土壤电阻率，接地阻抗和地面电位测量导则部分：常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”（取代DL475-92）中作了阐述。本测量仪采用交流电流进行测试，故所测数值称为接地阻抗，而不再沿用以往的称呼“接地电阻”。在对接地装置进行测量时，由于受不平衡零序电流以及射频等各种干扰，使得测试结果产生很大的误差。

<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做
<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做

宣城接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身，请务必遵守电器事项，在启动仪器之前做好检查：（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位；（2）测试者应佩戴绝缘手套；（3）测试仪良好接地；（4）操作者应接受过相关的知识培训；（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器；（6）测试线和测试使用的工装应经常检查，以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V， 补偿补偿电压设置范围 0.00-2.00V自动，手动开路开路电压设置范围3.0V-8.0V，当前测试步输出的电压时间测试时间在上图所示界面，按“上，下”键可以切换到下图所示界面，此时可以修改测试等待时间。01 项 目 循环测试02 时 间： 3 S03 →图5.9上图所示内容表示：循环测试项为前两项。当测试跑完第三步的等待时间后，从再次步开始进行循环测试，等待时间为3秒，即3秒后跳到步开始进行测试，即使第三步之后仍有测试项也不进行测试。在等待时间内，按“启动”键可以马上跳到步开始测试，而无需等3秒时间跑完；若按“停止”键，则停止测试。等待时间设置为“0”表示一直循环等待，只有按下“启动”键才能开始循环测试。注：项不可设为循环项，否则无法启动测试。

宣城接地电阻测试仪?工作场所必须使用绝缘材质的工作桌或工作台，操作人员和被测体的间不得使用任何金属。在设计工作场所时，不允许出现需要操作人员跨越待测物去操作测试仪器的现象。工作场所必须保持整齐、干净。不使用的仪器和测试线请放到固定位置，一定要让所有人员都能立即分辨出在测件、待测件和已测件。测试站及其周边不能含有可燃气体及腐蚀性气体，不能在易燃物质旁使用测试仪。?操作人员规定本系列测试仪的操作具有危险性，误操作时会造成人员的伤害，这种伤害甚至是有生命危险的，因此使用人员必须先经过培训，并严格遵守用户手册。1.3 操作规定本系列测试仪输出5kVAC高压，测试时必须注意以下事项和规定，否则将危及生命！?禁止操作禁止重复开关机，每次开关机应间隔30s以上。禁止擅自打开机壳，测试仪必须由经过培训合格的工程师或技术员维护。?测试中注意事项操作人员必须佩戴绝缘手套。如果暂时离开操作区域或并不马上进行测试，必须关断电源。测试过程中，禁止碰触仪器测试端和被测体，以免触电。操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时，请取下。非合格的操作人员和不相关的人员应远离高压测试区。必须将本测试仪的接地端子与大地可靠连接。只有在测试时才连接高压测试线，不用的时候请及时取下，取用测试线（钳）必须握在绝缘部分，禁止直接触摸高压输出端（钳）。万一发生异常，请立即按STOP键，停止测试，并关闭电源。?必须记着下列要点非合格的操作人员和不相关的人员应远离高压测试区。随时保持高压测试区在和有秩序的状态。在高压测试进行中不碰触测试对象或任何与被测物有连接的对象。万一发生任何问题，请立即关闭高压输出。在直流耐压测试后，必须先妥善放电，才能进行拆除测试线的工作。

<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做
智能绝缘油介电强度测试仪特殊规格可定做 <宣城>天正华意电气设备有限公司

宣城接地电阻测试仪但是根据定义，工频接地阻抗是指接地装置在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频因此测得的数值就会与工频电流下测得的值有偏差。理论和实践表明，产生偏差的原因是，接地装置的接地阻抗是复数阻抗，不仅包含电阻性分量，还含有与频率有关的电感性和电容性分量。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试频率与工频不能相差太远，且测试电流的波形应为正弦波（其他波形如方波含有丰富的谐波频率）。中国标准GB/T17949.1-2000要求测试电流频率应该尽量接近工频，行业标准DL/T475-2006规定了测试电流频率宜在40～60Hz之间。本仪器采用多种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性和等效性进一步得到提高。三、性能特点1、测量的工频等效性好。测试电流波形为正弦波，使用两种频率进行测量。2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。15V工频（50Hz）干扰电压带来的误差仅为0.001Ω。3、精度高。可用来测量接地阻抗很小的大型地网。4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。5、具备断线报警功能，避免了错误测量。6、操作简单。全中文菜单式操作，直接显示出测量结果且自带微型打印机可现场打印测量结果。7、布线劳动量小，无需大电流线。8、本仪器体积小、重量轻，方便携带。

宣城接地电阻测试仪?安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH

<宣城>天正华意电气设备有限公司 智能绝缘油介电强度测试仪特殊规格可定做

宣城接地电阻测试仪测试仪 电脑通讯：上位机通讯口5.遥控开关：遥控启动停止，开关量接口 6.报警灯：报警灯接口，选配7.高压端H.V：电压输出的高压端4.3 外部接口本测试仪的后面板上配置有两个9针D型端子座，遥控接口和电脑通信接口提供远程控制信号和通信上传功能。使用时为了能达到效果建议使用原装配件，其引出线的长度以不超过10米为宜。4.3.1 遥控开关接口遥控接口提供两组输入信号和三组输出信号。输入为：启动停止控制信号，1、8脚停止，4、8脚启动（作用同脚踏开关信号，两者为并联结构）。输出为：5、9测试中信号、2、6测试合格信号和3、7测试总不合格信号。4.3.2 RS232/485通讯口（电脑通讯口）测试仪带有RS-232C和RS485两种串行通讯接口供用户选用，默认配置为RS232C接口。在本公司提供支持下，通过RS-232C或RS485接口与上位机发送数据并由上位机完成相应操作。接口定义如下图所示：（1）RS-485通讯口2）RS-232通讯口第五章 操作说明

<宣城>天正华意电气设备有限公司
智能绝缘油介电强度测试仪特殊规格可定做 <宣城>天正华意电气设备有限公司

宣城接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型地网接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、 性能特点1、采用自动双变频先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、输出电流：5A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg

宣城接地电阻测试仪?安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH
