运城雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件，前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，因而控制器的体积非常小巧，自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作，具备以下控制功能：设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制（选项）5.4 控制系统可根据设定的充电电压和充电时间自动进行充电，充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。

运城雷电冲击发生器 控制区主界面总共有5个按钮，分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”，其功能分别为：?准备： 开始试验前，先设置试验参数，检查硬件回路，确定无误后，按下备妥按钮，表示准备完成。?试验开始：系统处于停止状态时，显示“开始试验”，当试验开始后，显示为“停止试验”，按下可以停止正在进行的试验。?手动触发：手动触发点火脉冲。?试验参数：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：当系统出现故障时，点击后可以复位系统故障。5.3.试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为kV（千伏）。可设置的充电电压为0.5kV，额定充电电压为100kV，不得超过100kV，设置精度为一位小数点（即100V）。不同波形电压不同。?设定放电间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?极性切换：单击正极性按钮，系统会切换到正极性，负极性是一样操作方式。?完成设置：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。

运城雷电冲击发生器 ★升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。

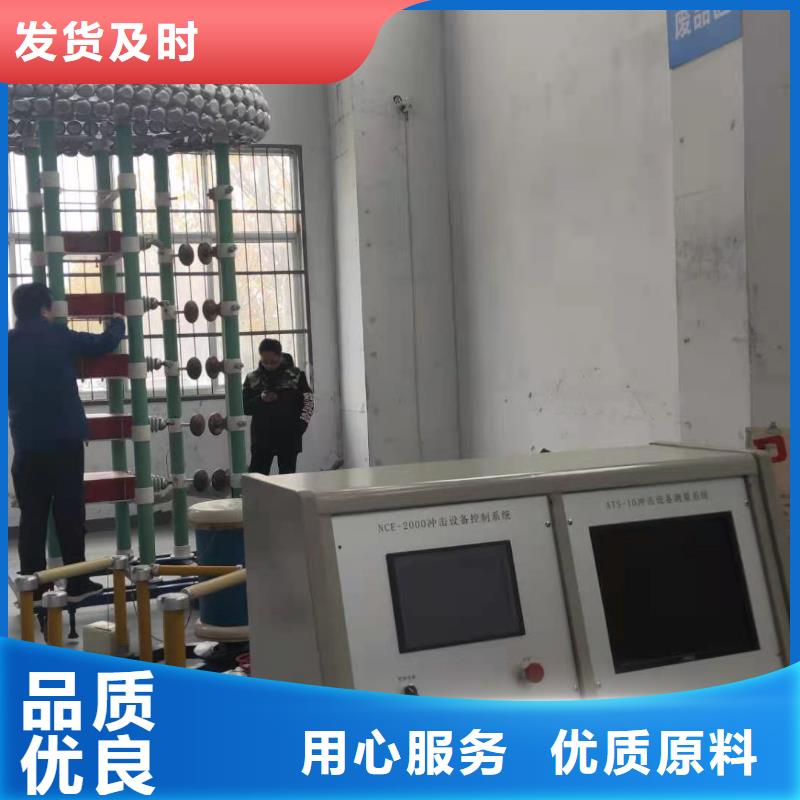

运城雷电冲击发生器冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。4.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 4.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。4.7 冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。

运城雷电冲击发生器技术服务、售后服务承诺和设计联络7.1. 现场技术服务7.1.1 设备安装调试期间至少有三人进行现场技术服务。7.1.2 现场服务人员将遵守法纪，遵守现场的各项规章和制度；有责任感和事业心，按时到位；现场负责人了解设备的设计，熟悉其结构，可正确进行现场指导；现场服务人员身体，适应现场工作条件。7.1.3 现场服务人员负责投标货物的开箱检验、设备质量问题的处理、调试，进行试运行和性能验收试验。调试前，现场服务人员将向客户讲解和示范有关调试方法。如果服务人员在场时发生问题，则由供方负责。现场服务人员有权处理现场出现的一切技术问题和商务问题。7.1.4 需方应为现场服务人员的工作、生活、交通和通讯等问题提供帮助。7.1.5 提供的技术资料应完整，调试报告、验收报告由需方单位项目负责人签字才能生效。7.2 售后服务承诺7.2.1 为使采购设备能正常安装和运行，我们将提供相应的技术培训。培训的时间、地点、人数等具体内容可商定。我们将为培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。7.2.2 对用户提出的问题我们将在24小时内作出详细解答。7.2.3 设备保修期为一年。如果投标设备出现故障，我们将在24小时内到达现场进行维修。7.2.4 保修期内，非用户人为造成，元件在正常使用过程中损坏，我们将无偿进行更换。如果某类元件损坏数量大，确实该元件存在质量问题，我们将对此元件进行改进，并无偿提供足额改进后的优质元件。7.3 设计联络我们将与需方保持密切的联系，有关设计联络的计划、时间、地点和内容要求可协商确定。7.4 试验环境必须设有一个可靠接地点，接地电阻＜0.5Ω!有需方提供标准的接
