漳州高低压开关柜通电试验台做完该项试验后将单相直流可调输出0~260V停止按钮（SB9）按上，三相交流可调输出指示灯（-HL13）灭，此时直流可调输出0~260V接线柱无电压输出。注：此可调直流0~260V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~300V不能同时工作。7、单相直流0~300V／１０Ａ电压可调输出在后接线板的接线柱（7）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上单相直流可调电压输出0~300V按钮（SB12），单相直流可调输出指示灯（-HL15）亮，表示在接线柱（7）上有单相直流有电压可输出，此时可顺时针3旋转调压器手轮调压，监视单相直流可调电压表（-PV5），可调输出0~300V交单相直流电压。做完该项试验后将单相直流可调输出0~300V停止按钮（SB11）按上，三相交流可调输出指示灯（-HL15）灭，此时直流可调输出0~300V接线柱无电压输出。注：此可调直流0~300V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。五、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

<漳州>天正华意电气设备有限公司

漳州高低压开关柜通电试验台 漏电保护调试：（以JDB-225；660V为例）在测试台工作电压41.4及30.6伏二种情况下，在测试保护器上的接线柱33和9之间接上可调电阻，阻值由大（27K）至小（17K）逐渐变化，直至不能启动为 止，记录此时阻值即为漏电闭锁电阻R闭。5：缺相保护测试：对于单相保护器，如JDB-80、DZB-1等在正常启动后，将电流调压器调零（相当于缺相），保护器能够自动跳闸，表示缺相保护完好。对于JDB225，80A为例，中间B相缺相，（即用导线将B相连结短路），将电流调至1.05倍（84A）并将电秒表清零，开始计时，小于2S跳闸表示缺相功能完好。6：测试热继电器将热继电器的进线端和出线端互相串联或单相轮流接于大电流发生器接线柱上将常闭触点根测试台上的电路组合接好，按下启动按钮，调整输出电流，即可作额定电流或过载电流试验，热继电器动作后能自动跳闸并计时。7：熔断器测试：这是破坏性试验，只能用于抽检，将熔断器两端接于大电流接线柱上，可作额定电流或过载电流试验六：真空接触器三相同步试验方法1：按图接好真空接触器连接线2：将0-400V信号调整到和真空接触器线圈电压相符，按下三相计时按钮，大概2-10S，看电秒表三相数值是否一致，三相时间不能相差3％即可七：0-1200V1：按下面板1200V控制，调整水平面板上调压器，即可调整0-1200V输出，接线端子在控制柜后面，“UA、UB、UC、O”八：电阻调整方法0-145K电阻调整，左边是0-10-20……90K 调整，中间是0-5K-10-15K……45K右边是0-1K-2K……9K调整；假如需要35K电阻，那么先将左边选择开关拨至30K，中间选择开关拨至5K，右边选择2K将电阻输出开关拨至“投”电阻输出即为“37K”

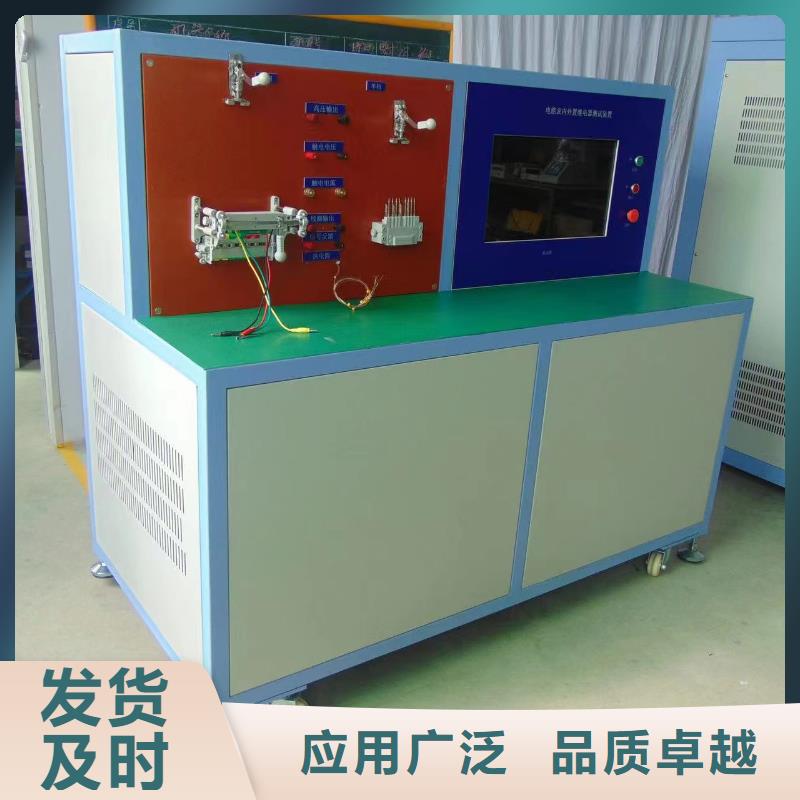

漳州断路器机械寿命测试台 <漳州>天正华意电气设备有限公司
<漳州>天正华意电气设备有限公司

漳州高低压开关柜通电试验台使用方法1. 测试高压开关分（合）闸起动电压的接线方式见图（1）2. 测试高压开关合闸电压：机壳接地、接通电源后，把电压调到小，按住合闸按钮，旋动调压旋钮，使电压慢慢上升，当高压开关合上闸时，电压表指示的电压值就是合闸电压。3. 测试高压开关分闸电压：按住分闸按钮，其它操作步骤与测试合闸电压相同，当开关分开时，电压表指示的电压即为分闸电压。4.作高压开关测试仪输出电源时，接线方法如图（2）机壳接地后，接通电源调到设定电压值即可。五、注意事项1. 机壳可靠接地。2. 使用本电源时，原有的分、合闸电源必须断开。3. 严禁电源短路。六、操作电源的步骤接线：请按说明书图 1将线连接。1.合闸：目的是检测“合闸”继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 时应可靠合闸。调节电压至 154V 时按操作电源的“合闸”按钮此时开关应可靠合闸。2.分闸：目的是检测分闸继电器在额定电压的 30％ 例：DC 220V 30％＝66V时，按操作电源的“分闸”按钮此时高压开关应不动作。当 DC 220V 65％＝143V 时高压开关应可靠分闸。3.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 调节电压至 154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。七、高压开关操作步骤接线：请按说明书图 2将线连接。1. 合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。2. 分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。

漳州高低压开关柜通电试验台内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

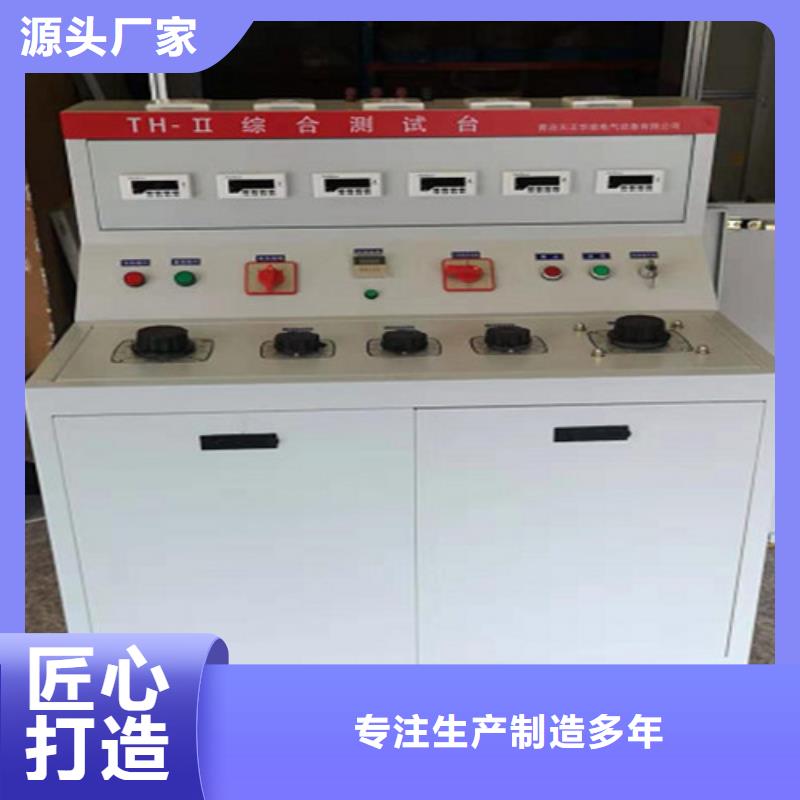

漳州高低压开关柜通电试验台 公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

<漳州>天正华意电气设备有限公司 漳州断路器机械寿命测试台

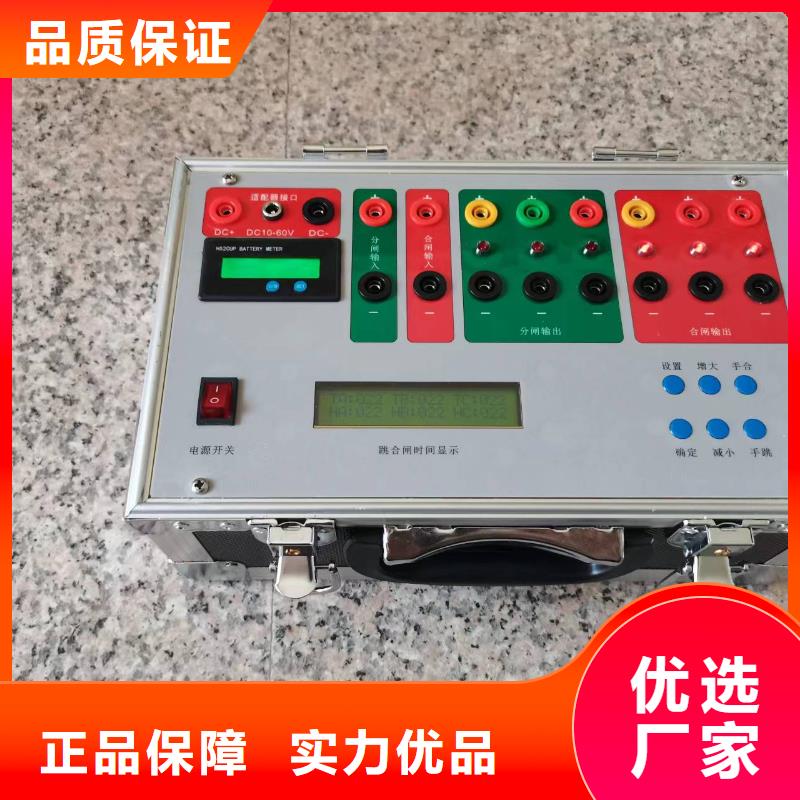

漳州高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术，输出电压的稳定性高，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱，外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。技术指标输入电源：AC220V±10％ 50Hz直流输出：0～270V 连续可调20 A额定电流：10A 瞬时电流：20A 纹波系数：＜1％电压稳定度：＜1％环境温度：-20～50℃环境湿度：≤75％RH仪器重量：4.5kg

<漳州>天正华意电气设备有限公司
漳州断路器机械寿命测试台

漳州高低压开关柜通电试验台主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg四、面板介绍图1面板介绍如图1。1、仪器接地端 （系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏 （人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。

<漳州>天正华意电气设备有限公司
<漳州>天正华意电气设备有限公司 漳州断路器机械寿命测试台

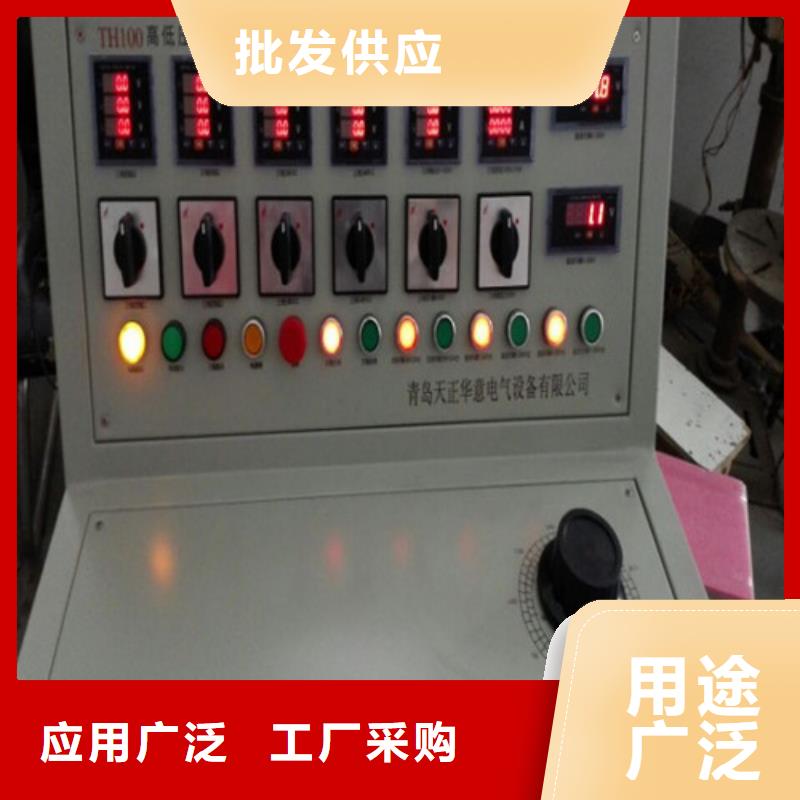

漳州高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值） 一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱） 二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

<漳州>天正华意电气设备有限公司

漳州高低压开关柜通电试验台单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。四、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

漳州高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

漳州断路器机械寿命测试台

漳州高低压开关柜通电试验台使用方法和注意事项4.1：打开试验台后门，将三相四线380v电源接至接线端子L1、L2、L3、N上，打开机内电源总开关，面板“电源指示灯”亮，再打开面板“电源控制”所有仪表亮。4.2：当接通电源时，操作台右上方"红"指示灯亮，此时将钥匙打开则面板上的电秒表 所有仪表亮，调整信号I至36V，用专用短接线将面板3、4短接，再启动大电流，电秒表开始计时。4.3：调整信号0-36V电压表应有0--36v变化。4.4：如需要36-400V交流电源时，调整0-400V即可经上述步骤检查，可以大致估计整机功能完整。五：测 试 电 机 保 护 器 1：本测试台配有专用保护器底座，供JDB120、225、300、DZB-1和QDZ-II等保护启用，120和225中间一相对两侧位置相反，使用时可将底座上铜汇流排相互对调。2：不同型号保护器有不同的控制线路接法面板上的控制线路组合接线柱供不同组合连接用。3：做过载及短路试验：（以JDB-225保护器80A档为例）电流调压器调零 按下启动按钮 调整电流调压器电流表指示80A通电5S 再将电流升至96A（80A的1.2倍） 立即将电秒表清零开始计时自动跳闸，电秒表上显示时间即为保护器动作时间。对于动作时间较短项目的，例如作6倍或8倍试验的开启电源开关并将电秒表至零，启动后将电流表整定为480A或640A跳闸后相隔5S，电流调压器不在回零重新启动，再测一次，这样可以电流调整过程中的时间误差，电流调压器重新启动一次应立即跳闸，表示该保护器起短路保护作用，电秒表显示的时间为短路动作时间。

漳州断路器机械寿命测试台 <漳州>天正华意电气设备有限公司

漳州高低压开关柜通电试验台高压断路器磨合测试系统提供以下服务：○ 两年免费质保。 注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。○ 如果产品软件有更新，一年内享受免费升级服务。▲ 在使用本产品之前请您核对您的产品装箱清单：1、高压断路器磨合测试系统主机 一台2、笔记本电脑（客户自备 ） 一台3、电源线 一根4、测试线（一端已焊接好） 一套5、串口电脑连接线 一根6、串口转USB口连接线（备用） 一根备注：为了测试稳定，如电脑有RS232接口请尽可能使用电脑自带的RS232接口。7、说明书、保修卡、合格证 一套8、高压断路器测试软件（光盘或U盘） 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端都不能短路。3、合分闸输出端不能串接电源。4、开关状态输入和储能状态输入必须接空接点，不能外加电源。5、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器。6、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。7、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。8、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。9、仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。

漳州断路器机械寿命测试台

漳州高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值） 一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱） 二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关
