全自动SF6气体密度继电器校验仪价格公道

湛江全自动SF6气体密度继电器校验仪价格公道

湛江热继电器测试仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。?进行SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

<湛江>天正华意电气设备有限公司
湛江全自动SF6气体密度继电器校验仪价格公道

湛江热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

湛江热继电器测试仪当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。超压值校验（升压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。超压回复值校验（降压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。报警值校验（降压，接点二）：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。闭锁值校验(降压，接点一)：给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。测量流程图如下：3.技术指标?环境温度：－20℃～60℃。?相对温度：不大于93％（25℃）。?工作电源：AC220V±15％，50Hz，或机内电池。?精 度：0.25级。?显示方式：320＊240彩色汉字液晶屏。?打印方式：针式微打。?测量压力范围：0～1.0MPa?测量温度范围：－30℃～＋100℃。?校验压力范围：20℃时标准压力0.1～0.99Mpa。?外形尺寸：372×267×135mm?仪器重量：约3.6Kg。

<湛江>天正华意电气设备有限公司
湛江全自动SF6气体密度继电器校验仪价格公道

湛江热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。湛江热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<湛江>天正华意电气设备有限公司

湛江热继电器测试仪操作方法1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。四、接线图五、注意事项1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。2、每次使用完设备后，应将“三相电流调节”手柄逆时针调至零位。3、用户购机后，应严格按照本说明操作。4、运输时，必须小心轻放，避免强烈震动。5、仓库保管时，环境温度为0～30℃及相对湿度不超过85％，空气中不应含有引起腐蚀的有害杂质。

湛江全自动SF6气体密度继电器校验仪价格公道

湛江热继电器测试仪操作方法1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。四、接线图五、注意事项1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。2、每次使用完设备后，应将“三相电流调节”手柄逆时针调至零位。3、用户购机后，应严格按照本说明操作。4、运输时，必须小心轻放，避免强烈震动。5、仓库保管时，环境温度为0～30℃及相对湿度不超过85％，空气中不应含有引起腐蚀的有害杂质。

<湛江>天正华意电气设备有限公司

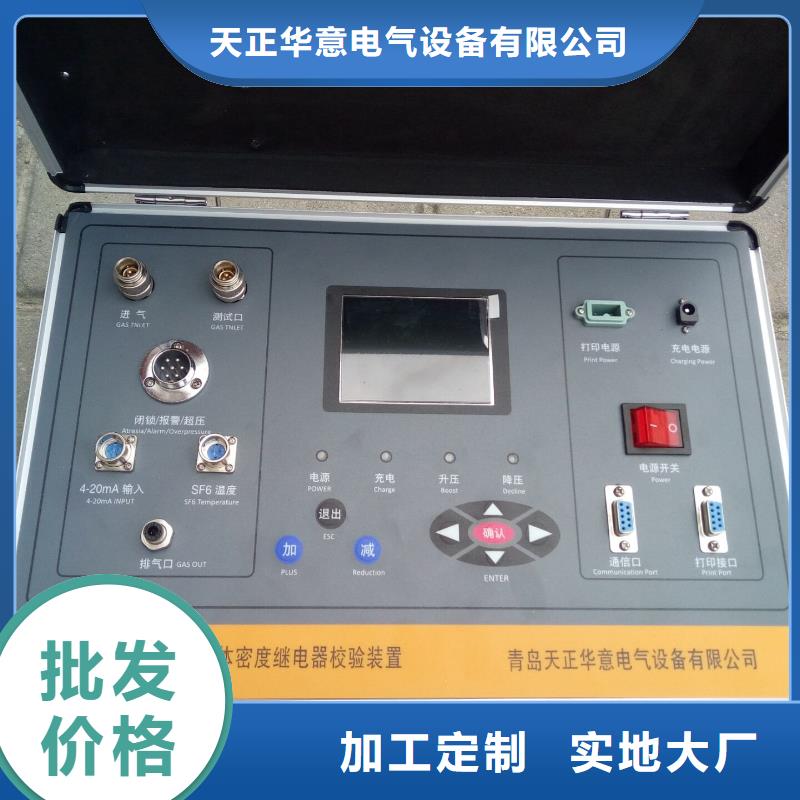

湛江热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

<湛江>天正华意电气设备有限公司
湛江全自动SF6气体密度继电器校验仪价格公道

湛江热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。

湛江热继电器测试仪功能及特点该校验仪主要具有如下功能：1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。3、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。该校验仪吸收国内同类产品先进经验，运用了先进的的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：?采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。?

湛江全自动SF6气体密度继电器校验仪价格公道

湛江热继电器测试仪功能及特点该校验仪主要具有如下功能：1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。3、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。该校验仪吸收国内同类产品先进经验，运用了先进的的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：?采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。?
