电缆绝缘子故障探伤远距离激光定位仪2023已更新(今日/模板)
珠海局部放电检测仪测量US试验有4种显示图:波形图,幅值模式和脉冲模式,点击底部控制区【显示方式】键切换不同显示图(默认波形图显示)且四种显示图同步处理放电数据。?标题区显示正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行US试验相关参数设置。?数据区显示当前测量过程中的有效值、背景值、50Hz、100Hz和当前值。?图表区波形图—波形检测模式用于对被测信号的原始波形进行诊断分析,以便能直观的观察被测信号是否存在异常。根据【设置】中周波数设置显示对应的周波数目,根据放电特性来判断是否放电,同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—由于局部放电信号的产生与工频电场具有相关性,因此可以将工频电压作为参考量,通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。连续模式—连续模式用于考察仪器并定位超声信号的来源,是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征,显示直观,响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。 脉冲模式—GIS 等设备中颗粒在电场的作用下会升起而跳动。颗粒运动时会产生声音。脉冲图谱检测用于测量颗粒的飞行时间。系统测量脉冲信号之间的间隔,并根据幅值及时间间隔,用图谱中的一个点表示出来,终进行脉冲分布统计。

珠海局部放电检测仪局部放电的测量原理:局放仪运用的原理是脉冲电流法原理,即产生一次局部放电时,试品Cx两端产生一个瞬时电压变化Δu,此时若经过电Ck耦合到一检测阻抗Zd上,回路就会产生一脉冲电流I,将脉冲电流经检测阻抗产生的脉冲电压信息,予以检测、放大和显示等处理,就可以测定局部放电的一些基本参量(主要是放电量q)。在这里需要指出的是,试品内部实际的局部放电量是无法测量的,因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的,因此我们只有通过对比法来检测试品的视在放电电荷,即在测试之前先在试品两端注入一定的电量,调节放大倍数来建立标尺,然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比,以此来得到试品的视在放电电荷。四、局部放电的表征参数局部放电是比较复杂的物理现象,必须通过多种表征参数才能的描绘其状态,同时局部放电对绝缘破坏的机理也是很复杂的,也需要通过不同的参数来评定它对绝缘的损害,目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时,绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷,单位用皮库(pc)表示,通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率,单位为次/秒,放电重复率越高,对绝缘的损害越大。
电缆绝缘子故障探伤远距离激光定位仪2023已更新(今日/模板)珠海局部放电检测仪仪器主要功能特点1.便携式设计、坚固耐用,使用方便检测主机为便携式设计,防尘、防震、防干扰,外壳选用合金材料,使用数控机床加工而成,壳体坚固可靠且重量轻,采用触摸屏设计,只需点击屏幕就可以完成相关操作,便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器,可在阳光下清晰显示图文数据。2.多种检测方法,抗干扰能力强系统能够通过组合式传感器检测高压电缆的局部放电信号,同时具备高频电场检测、超声波检测、高频磁场检测等多方法。3.操作简单,实现在线、非接触式测量系统操作简单方便,检测时传感器与测试品无任何接线,被试设备无需停电,可通过非接触方式检测电缆局放信号。4.人性化软件设计,使用简单方便装置显示界面人机友好,可在不同的环境下清晰显示画面,便于现场测试人员快速读取;本装置软件采用传统Windows软件界面,软件界面为全中文显示,波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计,操作简单实用方便。5.检测软件设置简单,容易上手本软件采用集成化、模块化、智能化设计,将复杂的现场检测参数配置集成到软件内部,使用者只需对软件进行简单的参数设置就可以开始现场检测。软件将这些参数设置集中在一个界面,可通过主界面的设置按钮直接访问,各功能说明清晰明了,通过鼠标点击就可以轻松更改相应设置操作简单使用方便。6.软件检测功能强大系统可以提供局放信号的相位信息,幅值信息,及放电脉冲间的间隔时间,有助于判断放电类型及严重程度。能够控制硬件的触发,且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件,能够保存局部放电信号的波形文件,保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析,测试图形可进行复制以及任意叠加比较,相减比较等。7.装置内置大容量锂电池,可长时间续航本装置采用大容量锂电池供电,可以方便的对大范围内的高压电缆进行检测,电池的持续工作时间可达2~4小时;如需长时间连续使用只需提供一个配套的外部电源即可。


珠海局部放电检测仪仪器主要功能特点1.便携式设计、坚固耐用,使用方便检测主机为便携式设计,防尘、防震、防干扰,外壳选用合金材料,使用数控机床加工而成,壳体坚固可靠且重量轻,采用触摸屏设计,只需点击屏幕就可以完成相关操作,便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器,可在阳光下清晰显示图文数据。2.多种检测方法,抗干扰能力强系统能够通过组合式传感器检测高压电缆的局部放电信号,同时具备高频电场检测、超声波检测、高频磁场检测等多方法。3.操作简单,实现在线、非接触式测量系统操作简单方便,检测时传感器与测试品无任何接线,被试设备无需停电,可通过非接触方式检测电缆局放信号。4.人性化软件设计,使用简单方便装置显示界面人机友好,可在不同的环境下清晰显示画面,便于现场测试人员快速读取;本装置软件采用传统Windows软件界面,软件界面为全中文显示,波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计,操作简单实用方便。5.检测软件设置简单,容易上手本软件采用集成化、模块化、智能化设计,将复杂的现场检测参数配置集成到软件内部,使用者只需对软件进行简单的参数设置就可以开始现场检测。软件将这些参数设置集中在一个界面,可通过主界面的设置按钮直接访问,各功能说明清晰明了,通过鼠标点击就可以轻松更改相应设置操作简单使用方便。6.软件检测功能强大系统可以提供局放信号的相位信息,幅值信息,及放电脉冲间的间隔时间,有助于判断放电类型及严重程度。能够控制硬件的触发,且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件,能够保存局部放电信号的波形文件,保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析,测试图形可进行复制以及任意叠加比较,相减比较等。7.装置内置大容量锂电池,可长时间续航本装置采用大容量锂电池供电,可以方便的对大范围内的高压电缆进行检测,电池的持续工作时间可达2~4小时;如需长时间连续使用只需提供一个配套的外部电源即可。
电缆绝缘子故障探伤远距离激光定位仪2023已更新(今日/模板)
珠海局部放电检测仪局部放电的测量原理:局放仪运用的原理是脉冲电流法原理,即产生一次局部放电时,试品Cx两端产生一个瞬时电压变化Δu,此时若经过电Ck耦合到一检测阻抗Zd上,回路就会产生一脉冲电流I,将脉冲电流经检测阻抗产生的脉冲电压信息,予以检测、放大和显示等处理,就可以测定局部放电的一些基本参量(主要是放电量q)。在这里需要指出的是,试品内部实际的局部放电量是无法测量的,因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的,因此我们只有通过对比法来检测试品的视在放电电荷,即在测试之前先在试品两端注入一定的电量,调节放大倍数来建立标尺,然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比,以此来得到试品的视在放电电荷。四、局部放电的表征参数局部放电是比较复杂的物理现象,必须通过多种表征参数才能的描绘其状态,同时局部放电对绝缘破坏的机理也是很复杂的,也需要通过不同的参数来评定它对绝缘的损害,目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时,绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷,单位用皮库(pc)表示,通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率,单位为次/秒,放电重复率越高,对绝缘的损害越大。
珠海局部放电检测仪概述 随着社会的进步,科学的发展,人类对能源的需求愈来愈大,由于电力在人们生活当中是不可缺少的一份重要的资源,从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对性试验放在了议事日程上。为了增加输出发配电设备的使用寿命,现对一些设备提出了局部放电试验的要求。为了适应不同的电压等级,不同容量的电力设备进行工频电压试验,我厂制造各种规格的工频无局部放电试验变压器及其成套装置,用户根据需求自行选择。从结构型式上分可分为:单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式,但对局部放电量要求较低的场合;单相绝缘筒式一般适用于对局部放电量要求较高;电压不太高,且比较固定使用的场合,单相绝缘筒式、串级式,主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合,以上四种型号供用户根据不同要求自行选择。
电缆绝缘子故障探伤远距离激光定位仪2023已更新(今日/模板)
珠海局部放电检测仪局部放电的定义及产生原因在电场作用下,绝缘系统中只有部分区域发生放电,但尚未击穿,(即在施加电压的导体之间没有击穿)。这种现象称之为局部放电。局部放电可能发生在导体边上,也可能发生在绝缘体的表面上和内部,发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电,称之为电晕。由此 总结一下局部放电的定义,指部分的桥接导体间绝缘的一种电气放电,局部放电产生原因主要有以下几种:1、电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡;其次是有些设备的运行过程中会发生热胀冷缩不同材料特别是导体与介质的膨胀系数不同,也会逐渐出现裂缝;再有一些是在运行过程中有机高分子的老化,分解出各种挥发物,在高场强的作用下,电荷不断地由导体进入介质中, 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡,在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示;其中Cc是模拟介质中产生放电间隙(如气泡)的电容;Cb代表与Cc串联部分介质的合成电容;Ca表示其余部分介质的电容。(a) 实际介质 模拟电路I——介质有缺陷(气泡)的部份(虚线表示)II——介质无缺陷部份图1—1 表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。图1—2表示了在交流电压下局部放电的发生过程。

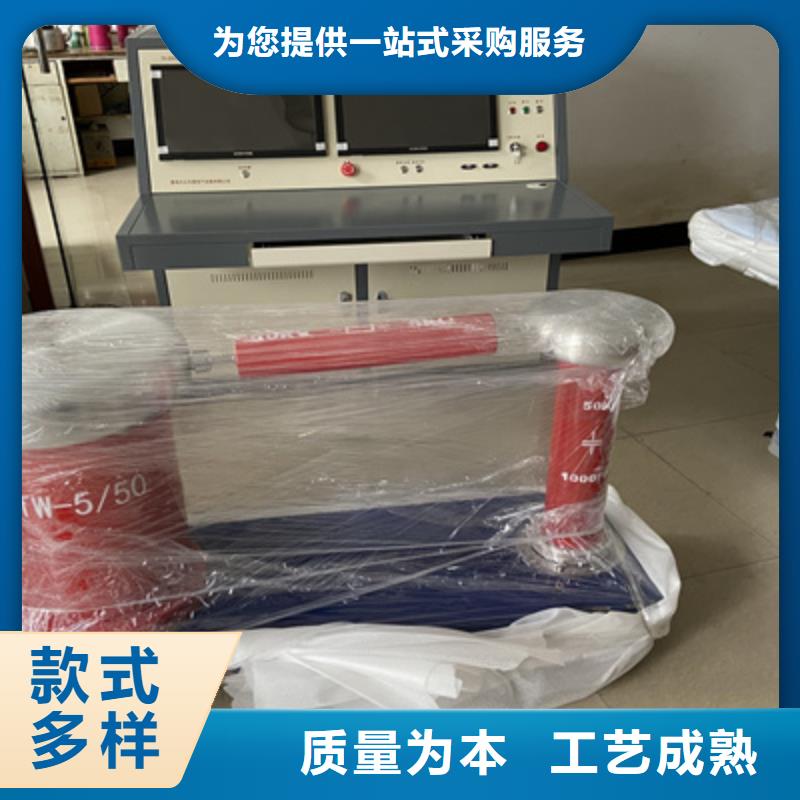

珠海局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备,它的采用高速集卡通道:同步4通道;采集卡采样频率:40MHz;高精度AD分辨率12bit,直流精度0.2%;采样长度4M样点;它集成了信号调理、全软件控制、数据分析等功能,是一套完整的局部放电试验系统 先进性:采用高速宽频带数据采集系统,放电波形还原显示清晰,失真度小,配合时间窗的使用,可动态放大显示图形细节;采用12位数据采集系统,结合连续、单次数据采集,测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性:运用虚拟仪器的概念,数字化全模拟传统仪器的功能,图形显示分为:椭圆、正弦、直线,放电相位显示明确;同步跟踪显示任意频率的试验电源,放电相位显示明确;数控增益粗调、增益细调。数字模拟时间窗,可任意调节大小,动态并可放大显示细节。1.3、可靠性:优化了系统组成结构,运用模块化、单元化设计技术,数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路,加上采用了高可靠性的数据采集卡,使得数字仪器的可靠性有了根本的保证。1.4、性:系统采用了多参数报警保护措施,关键部位更采用软、硬件双重保护,灵敏度高,确保了整个试验系统的运行。
珠海局部放电检测仪局部放电检测流程1)设备连接:连接测试仪的各个部件,固定传感器。开机检测:开机后系统自检,确认各个检测通道正常工作。设置参数:点击【系统设置】,通过设置[存储目录]功能新建一个保存试验数据的文件名,后期所有测量数据均存储在此文件中再返回模块进入测量界面,点击右上角图标可以对测量过程进行详细的参数设置。)连接设备:进入模块后会弹出选择连接设备的对话框,本机有三种连接方式每种方式都可直接连接到试验设备背景检测:连接HFCT传感器,当信号保持稳定时按下【停止】按键,再点击【记录背景,记录下背景值。接入传感器:将HFCT传感器卡在设备的接地线上,根据HFCT上的箭头标识从高频电流互感器的正面(有标牌面)穿入,背面穿出接地。号检测:观察所测波形是否具有周期性,并与背景信号比较,看是否有明显变化)异常诊断:当通过波形模式检测到异常信号时,应对局部放电进行诊断与分析,通过改变测量模式记录和分析信号。9)数据记录:通过仪器的记录功能将数据保存:在首页中的检测记录模块可查看对应的试验数据,以供后期分析。10)生成报告:连接Ty数据线,运行随机附带的报告生成软件,点击导出数据功能,即可将试验过程中所有数据导出到pc端,根据数据库以及图文信息生成巡检报告。检测流程1)设备连接:按照设备接线连接测试仪的各个部件,固定传感器。2)开机检测:开机后,系统自检,确认各个检测通道工作正常。3)设置参数:点击【系统设置】通过设置[存储目录]功能新建一个保存试验数据的文件名,后期所有测量数据均存储在此文件中再返回模块进入测量界面,点击右上角图标可以对UHF测量过程进行详细的参数设置。连接设备进入模块后会弹出选择连接设备的对话框,本机有三种连接方式每种方式都可直接连接到试验设备。5)背景检测:将UHF传感器贴在接地的金属体上(非测量源)。当信号稳定时按下【停止】按键,再点击【记录背景】记录下背景值。可以根据背景值设置背景阈值以虑除噪声干扰等)信号检测:观察检测到的信号,如果发现信号无异常,保存少量数据,退出并改变检测位置继续下一点检测;如果发现信号存在异常,则延长检测时间并记录多组数据,进入异常诊断流程。7)异常诊断:当通过波形模式检测到信号时,应对局部放电进行诊断与分析,观察信号的周期性通过改变测量模式记录和分析信号。8)数据记录:通过仪器的记录功能将数据保存:在首页中的检测记录】模块可查看对应的试验数据,以供后期分析。9)生成报告:连接数据线,运行随机附带的报告生成软件,点击导出数据功能,即可将试验过程中所有数据导出到pc端,根据数据库以及图文信息生成巡检报告。


珠海局部放电检测仪 高频脉冲电流法高频脉冲电流检测技术,在足够宽的频带范围内,通过安装在被测设备接地线上的穿芯式电流传感器或钳型电流传感器,检测PD的脉冲信号,也称为高频电流互感器方法。如通过在XLPE电缆接地线上或电缆本体上安装高频电流传感器(HFCT),以耦合高频脉冲电流流经通路上所产生的电磁场信号。HFCT高频电流传感器实际上是一种宽频带罗戈夫斯基线圈型电流传感器,检测频带通常在几百kHz到几十MHz,能够有效地获取PD信号。该电流传感器主要由磁芯、线圈、金属屏蔽盒等组成。磁芯采用耐磨耐蚀、高频高导磁率、损耗小、稳定性好的磁性材料,由两个半环经金属屏蔽盒的闭合结构而形成圆环。金属屏蔽盒为两半环结构,尺寸稍大于磁芯,安放和固定磁芯,该屏蔽盒可屏蔽现场空间的干扰,以减少甚至避免现场测量PD时的干扰。在电力电缆局放检测时,导线和金属屏蔽之间由绝缘材料隔开形成分布电容,该电容只有几百皮法,对高频信号为良导体。因此,高频的局放信号由分布电容对接地引线构成回路传输,在电缆接头屏蔽接地线上安装宽频带电流互感器(HFCT)可检测到放电脉冲信号,并能够确定局部放电的量值。
